热烈祝贺MPS公司的Buck-Boost产品：MP28167-A，在ASPENCORE主办的2020年全球电子成就奖中，荣获“年度最佳电源管理器”称号！
那么这颗产品究竟为何让人如此喜爱呢？
在电子产品高度集成化的今天，一个产品留给电源部分的空间越来越小，而产品对电源输入输出电压范围却有着越来越多的要求。
2020年PD快充产品迅速占领市场，极度火热的PD充电器拥有着非常宽的输出电压范围；另外，当下无线充电也是异常火热，无线充电器的输入端电压通常会在5-20V,输出电压在2-15V等，这就不得不寻找一款高效率的Buck-Boost；再有，各类锂电池供电的产品，如点烟器、相机、镜头马达、热成像仪等等，都需要在锂电池电压发生变化时也有非常稳定的输出；最后，显卡、VR设备、无线充电、SSD等，也都需要Buck-Boost的大显身手。
相信各位工程师们一直期待着一款应用简单、体积超小，同时拥有着宽电压输入，宽电压输出，高效率，动态响应好的Buck-Boost芯片来轻松完成产品设计。
MPS公司的MP28167-A正是这样一颗急工程师之所急的Buck-Boost芯片。

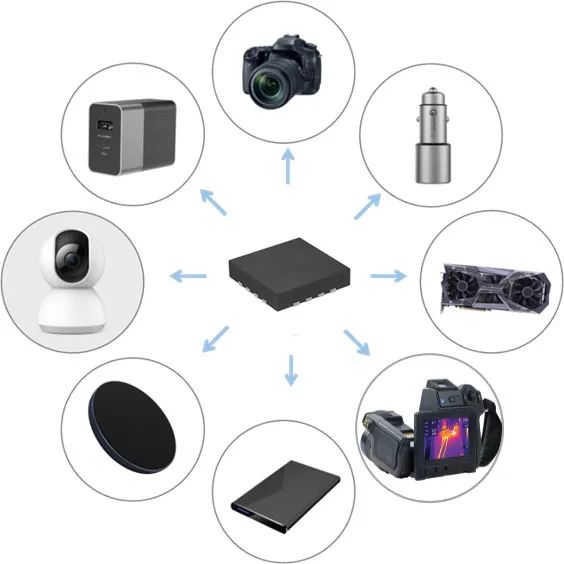

图注：MP28167-A的热门应用
上图简单列举了MP28167-A的应用场景，再来看看它的工作机制。
MP28167-A 采用集成四个MOSFET加一个电感的结构，可以在Vin>Vo, Vin=Vo 或者Vin<Vo 的场景下工作。如下图所示，当Vin>Vo时，MP28167-A 工作在降压模式，SWA和SWB开关，SWD保持常开，SWC常关；当Vin<Vo时，工作在升压模式，SWA常开，SWB常关，SWC和SWD开关；当Vin≈Vo时，工作在升降压模式，SWA至SWD同时开关。

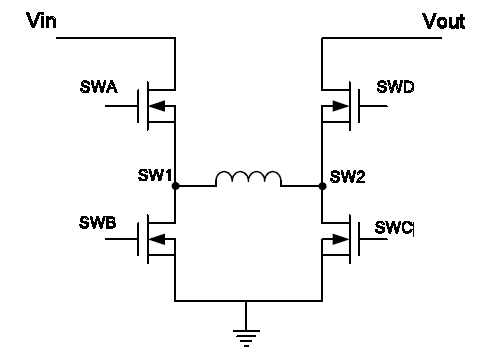

图注：Buck-Boost 拓扑
无线快充的输入电压通常是5V到20V，输出1V到15V，这就要求无线充电的供电IC必须支持输入电压大于、等于或者小于输出电压。
图注：无线充电结构图
更详细的聊聊MP28167-A的特性
MP28167-A是一颗适应宽输入输出电压，并且能够通过I2C灵活改变参数的Buck-Boost芯片，能够满足输出3A。方便的I2C 调整功能，确保各位工程师们可以在多场景下轻松使用，提升工作效率：
支持3-22V宽输入电压, 满足1-20.47V的宽输出电压需求，调压分辨率小至10mV/step。
具备PWM和auto PFM/PWM两种模式可供选择，取决于您的应用是更关心轻载效率还是轻载纹波。
可编程输出电流限功能，50mA的Step，无需外部加额外的采样电阻，让PPS的设计来的更容易。
0mV/60mV/120mV/200mV可编程的线补，USB充电设计不用担心线长了。
过压过流保护可以选择Hiccup和Latch Off两种模式。
通过I2C，还可以查看芯片时候触发保护，输出电压是否正常。等等，您说您的项目里没有I2C 接口？没关系！MP28167-A同时具有FB 引脚，照样能轻松调整输出电压和输出电流限制。
保护全面
MP28167-A无需额外的采样电阻，即可实现高精度的平均电流限功能，轻松在恒流模式和恒压模式工作。
特别要介绍下，MP28167-A 的平均电流限可以在1A-6.5A 范围内在线修改，50mA的步进分辨率，轻松应对PPS设计。也可以通过OC pin脚设置电流保护，丰富了工程师的选择。
除此之外，MP28167-A还整合了过流保护，过压保护，短路保护，过热保护等全面的保护机制，为优秀产品提供了一座强而有利的堡垒。个头” 小、但效率高
得益于MPS先进的半导体工艺，小小的芯片，却有着不错的转换效率。
当输入12V,输出电压为9V/1.5A时，效率高达97%，绝对是同类芯片中的佼佼者。
MP28167-A卓越的转换效率，让它的温升表现也非常好。MPS 的评估板上，输入12V，输出12V、3A时，芯片的壳温仅上升了30℃。

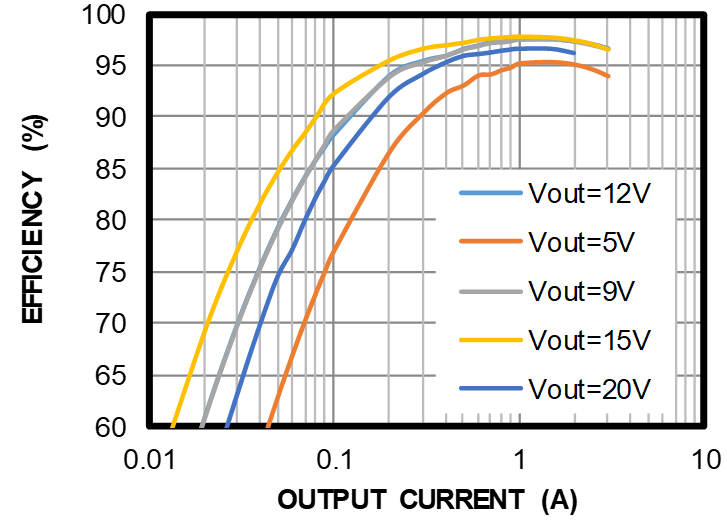

图注：效率曲线

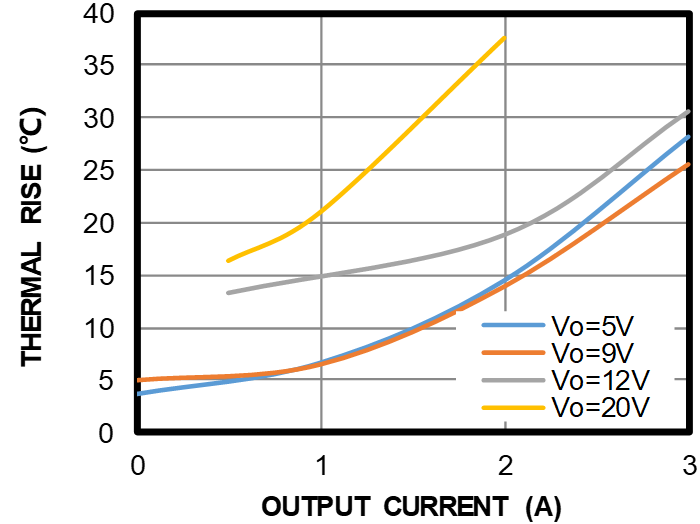

图注：温升曲线
优秀的负载调整率
MP28167-A 拥有着极宽的输出范围，同时拥有非常不错的负载调整率，满载输出的条件下，负载调整率在±0.15%之间。可以说很稳了！

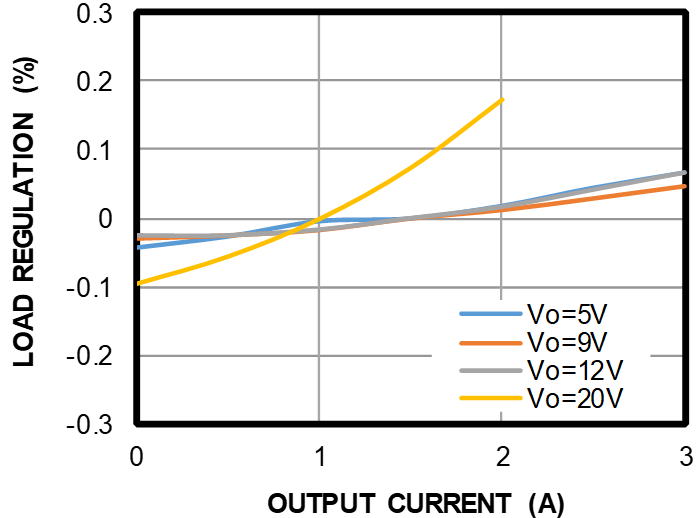

图注：负载调整率曲线
个头”小，且布局简单
拥有强大性能的MP28167-A，在仅仅3mmx3mm的QFN-16封装中集成四个低导通阻抗的N-Chanel MOSFET，无需外部MOSFET，它的应用电路变得非常简单，PCB 布局也超级简单。
同时，MP28167-A 集成了高精度的平均电流限功能，但是不需要在外部额外增加采样电阻，为简单的外围设计锦上添花。

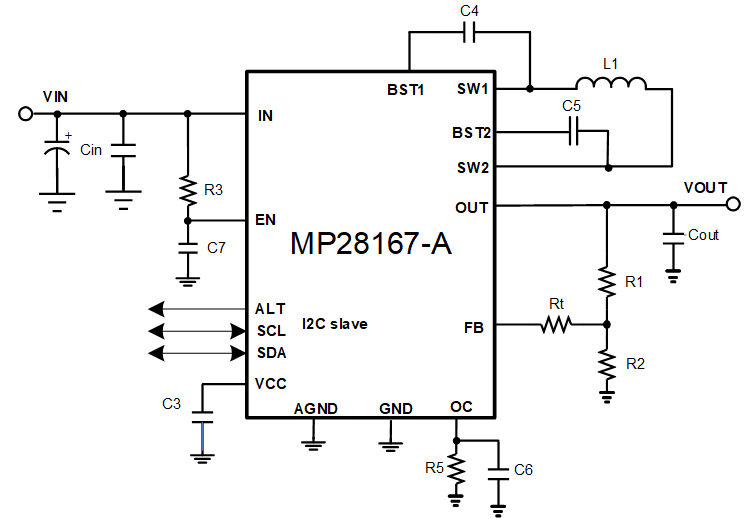

图注：MP28167-A 典型应用原理图

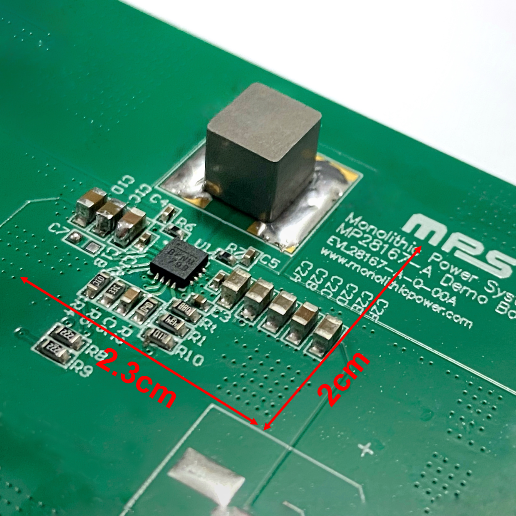

图注：MP28167-A 评估板
